Hệ thống chụp ảnh quang sinh học và huỳnh quang NEWTON 7.0, Hãng: Vilber/Pháp

Hệ thống chụp ảnh quang sinh học và huỳnh quang

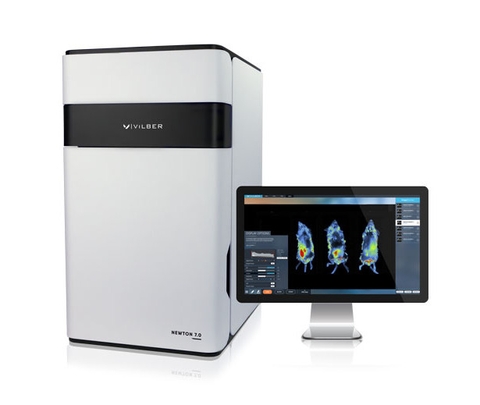

Model: NEWTON 7.0

Hãng: Vilber/Pháp

Ứng dụng

• NEWTON 7.0 là một hệ thống chụp ảnh quang học có độ nhạy cao chuyên dùng cho quan sát các ứng dụng in vivo, in vitro và ex vivo. Các reporter phát quang sinh học khác nhau như firefly luciferase và nhiều thuốc thử phân tử huỳnh quang có thể được sử dụng để quan sát và theo dõi sự phát triển của khối u, bệnh hoặc viêm, nhắm mục tiêu các phân tử thành các hạt nano hoặc theo dõi các nghiên cứu phân bố sinh học và dược động học trên động vật sống theo phương pháp không xâm lấn.

Phát quang sinh học

• Hệ thống quang học độc quyền của NEWTON 7.0 được phát triển một cách đặc biệt để chụp ảnh macro với khả năng thu ánh sáng cao, kết hợp độc đáo giữa khẩu độ số cao và khoảng cách làm việc dài. Ống kính V.070 kết hợp độ nhạy và hiệu suất quang học trong điều kiện ánh sáng yếu. Hệ thống quang học bao gồm các thành phần tán sắc cực thấp để nâng cao độ nhạy và các thành phần thấu kính phi cầu cung cấp đồng đều độ sắc nét hình ảnh. Chức năng chính của ống kính camera là thu ánh sáng. Khẩu độ ống kính thể hiện khả năng thu thập nhiều ánh sáng nhất có thể trong một khoảng thời gian nhất định. Độ nhạy của nó thường được biểu thị bằng một dải khẩu độ (f-stop). Số f-stop càng nhỏ, khẩu độ càng lớn. Số f thấp hơn biểu thị độ mở khẩu độ lớn hơn, cho phép nhiều ánh sáng hơn đến cảm biến CCD. Khẩu độ của ống kính V.070 là f / 0.70, cung cấp khả năng chụp ảnh nhanh hơn và độ nhạy tốt hơn so với tất cả các máy chụp ảnh khác.

Huỳnh quang

• Sự ra đời của các đầu dò huỳnh quang mới đã làm tăng nhu cầu về hệ thống chụp ảnh huỳnh quang trong in-vivo, để có thể xử lý khéo léo nhiều loại tín hiệu đồng thời. Khoảng quang phổ tốt nhất để xâm nhập vào động vật là từ 600 – 900 nm. Với việc phát hiện huỳnh quang cận hồng ngoại (NIR), tín hiệu nền thấp và không giới hạn hiệu suất cho mô tự động phát huỳnh quang. Hệ thống NEWTON 7.0 cung cấp 8 kênh kích thích trong phổ khả kiến RGB và NIR. Mỗi nguồn sáng riêng lẻ mang lại một dải phổ xác định một cách chính xác. Phổ LED rất hẹp cũng bị hạn chế với bộ lọc kích thích hẹp. Điều này có nghĩa là ít tín hiệu nền trong ảnh của mẫu và tỷ lệ tín hiệu trên nhiễu cao hơn để phát hiện các tín hiệu yếu nhất.
• Quan sát huỳnh quang có thể được thực hiện ở chế độ quét nhanh giúp rút ngắn thời gian phơi sáng và giảm thiểu hỏng mẫu vật. Chùm LED quét toàn bộ bề mặt đệm ảnh để tạo ra độ đồng nhất ánh sáng vượt trội để định lượng tín hiệu chính xác hơn, cung cấp một năng lượng chính xác và có thể truy xuất để tạo độ lặp lại 100% thí nghiệm. Các tín hiệu được phủ lên đến tối đa 4 reporter và có thể nhìn thấy đồng thời cho các ứng dụng hình ảnh đa phổ. Sau đó, các vấn đề về nhiễu xuyên âm được khắc phục bằng cách sử dụng chức năng Spectral Unmixing để tách các tín hiệu khác nhau, để mỗi kênh chỉ chứa tín hiệu từ một reporter.
• Một lượng lớn các đầu đo và thuốc nhuộm có thể được sử dụng như GFR RFR FITC, mCherry, DAPI, Alexa Fluor® 680,700, 750, Cy® 3, 5, 5.5, DyeLight, IRDye® 800CW, VivoTrack 680, VivoTag 750…
• NEWTON 7.0 được hiệu chuẩn theo tiêu chuẩn NIST. Việc hiệu chuẩn dựa trên việc sử dụng máy luminometer để tham chiếu theo truy xuất của NIST, cho phép so sánh chỉ số đo với đường cơ sở đã được thiết lập của NIST. Hiệu suất của hệ thống có thể được kiểm tra định kỳ một cách tự tin.

Chụp ảnh quang học dạng 3D

• Chụp ảnh phát quang sinh học (BLT) cũng như chụp phân tử huỳnh quang (FMT) là các kỹ thuật hình ảnh cung cấp các phân tích định lượng và cục bộ hơn về sự phân bố nguồn trong động vật sống từ các tín hiệu đo được trên bề mặt cơ thể của động vật.
• NEWTON 7.0 tích hợp mô-đun chụp ảnh 3D tiên tiến giúp tái tạo lại các tín hiệu phát quang sinh học hay huỳnh quang thành thể tích được vẽ phủ lên trong ảnh 3D của mẫu.
•
• Để hiểu rõ sâu hơn về cấu trúc mô giải phẫu, thư viện kỹ thuật số cho phép chồng các bộ phận cơ quan của chuột lên ảnh chụp cắt lớp để xác định vị trí nguồn một cách chính xác.

Tính linh hoạt của hình ảnh

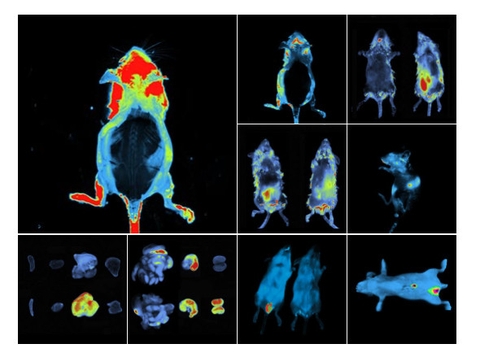

• Theo dõi sự phát triển của khối u và nhiễm trùng
• Theo dõi di chuyển cell
• Nhắm mục tiêu Phân phối sinh học của thuốc, phân tử và hạt nano
• Hình dung mạch máu và vi tuần hoàn

Hiệu suất

• Độ nhạy tối ưu với khẩu độ ống kính rộng nhất f / 0.70
• Máy ảnh CCD và làm mát -90 ° C
• Phát hiện phát quang sinh học: mức femtogram
• Phát hiện huỳnh quang: mức picogram
• Chụp ảnh quang học 3D

Dễ sử dụng

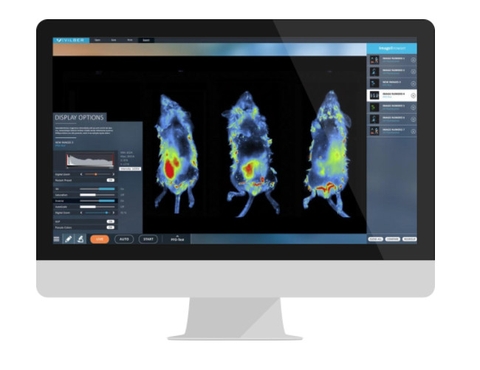

• Giao diện phần mềm trực quan và thân thiện với người dùng
• Một cú nhấp chuột để có được hình ảnh
• Điều khiển phơi sáng tự động và chiếu sáng tự động
• Dễ dàng để làm sạch

Quản lý động vật

• Công suất lên đến 5 con chuột
• Giường động vật có sưởi (+ 37 ° C)
• EQUAFLOW ™ thở để cung cấp lượng khí đồng đều và ngăn động vật thức giấc
• Máy hút khí hoạt động tự động
• Tương thích với trạm gây mê khí BIOSTHESIA

Thông số kỹ thuật:
